系统简介：

无线水塔全自动上水控制器采用远距离无线数传系统控制，由安装在水塔上的水位信号发射器与安装在泵房的接收控制器两部分组成，水塔内的液位浮球开关根据水塔水位将开泵和停泵的2个信号提供给遥控发射器，经无线传输到泵房的接收控制器，泵房的接收控制器收到信号后经处理后由继电器输出2个开关量信号，用以控制水泵的交流接触器的启动停止，达到远程无线自动控制水塔上水控制，该系统具有多种自检及保护功能，如水塔内的液位线路断路、断电以及无线通讯障碍等故障时，系统都会自动检测并关闭水泵，避免水塔溢水事故，当故障解除后自动恢复正常运行，该系统主要用于远距离水塔、水箱供水，水塔与水泵距离远，采用有线难以控制的工业现场等。

技术参数：

工作电压：

发射器：□12VDC 24VDC □220VAC □380VAC

接收器：□12VDC 24VDC □220VAC □380VAC

控制距离：3000米

输入方式：低水位和高水位2个液位开关的开关量信号输入

输出方式：继电器干接点输出，开机（常开触点），关机（常闭触点）

接点容量：输出继电器接点容量10A/28VDC 8A/250VAC

外形尺寸：135×200×60毫米，防水塑料外壳

安装方式：

发射器安装于水塔位置，接收控制器安装于水泵控制室位置，发射器及接收器尽量安装于房间外较高位置或没有墙体遮挡的较高位置，尽量减少障碍物，以免影响遥控距离。

接线方式：

发射器：

1#、2#端子：交流供电电源（其他电源订货说明）

3#、4#端子：低水位开关量信号输入（液位开关，水位低时接点接通）

5#、6#端子：高水位开关量信号输入（液位开关，水位高时接点接通）

接收控制器：

1#、2#端子：交流供电电源

3#、4#端子：启动控制输出，（常开触点，启动交流接触器）

5#、6#端子：停机控制输出，（常闭触点，关闭交流接触器）

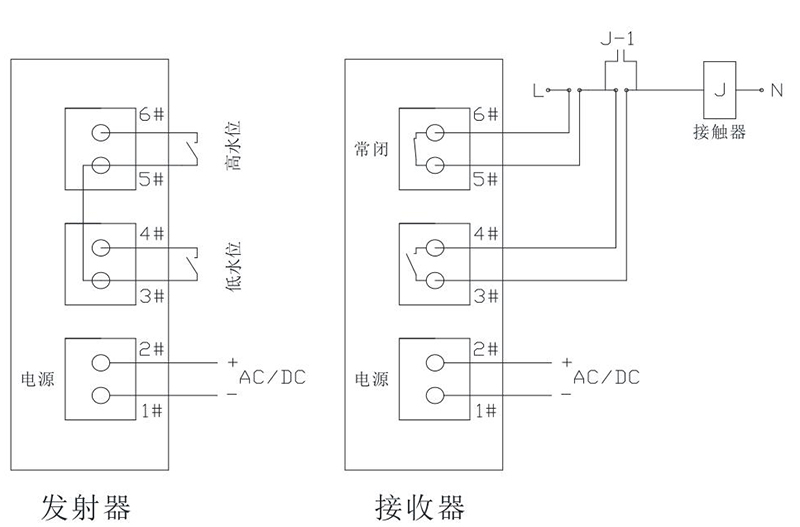

接线端子图：
